Для труб диаметром более DN800 прямая экструзия требует непомерно больших экструдеров, высоких усилий зажима и сложных систем охлаждения. Процесс спиральной намотки, при котором профильный экструдер сначала производит непрерывную ленту из полиэтилена высокой плотности (квадратного или прямоугольного полого сечения), которую затем наматывают по спирали и приваривают плавлением к вращающейся оправке, дает явные преимущества:
| Аспект | Прямая экструзия | Спиральная обмотка |
|---|---|---|
| Максимальный экономичный диаметр | ~DN1200 | До DN4000 |
| Инвестиционная стоимость | Очень высокий | Умеренный (2–3 экструдера) |
| Гибкость кольцевой жесткости | Зависит от толщины стены | Регулируется за счет конструкции профиля |
| Расход материала (кг/м) | Выше (сплошная стена) | Нижний (полая конструкция) |
| Использование переработанного материала | Ограничено (≤20%) | До 100 % (при правильной конструкции винта) |
Процесс намотки также позволяет в режиме реального времени корректировать структуру стенки трубы, позволяя на одной производственной линии производить трубы с номинальными значениями кольцевой жесткости от SN4 (4 кН/м²) до SN16 (16 кН/м²) просто путем изменения шага намотки или размеров профиля.

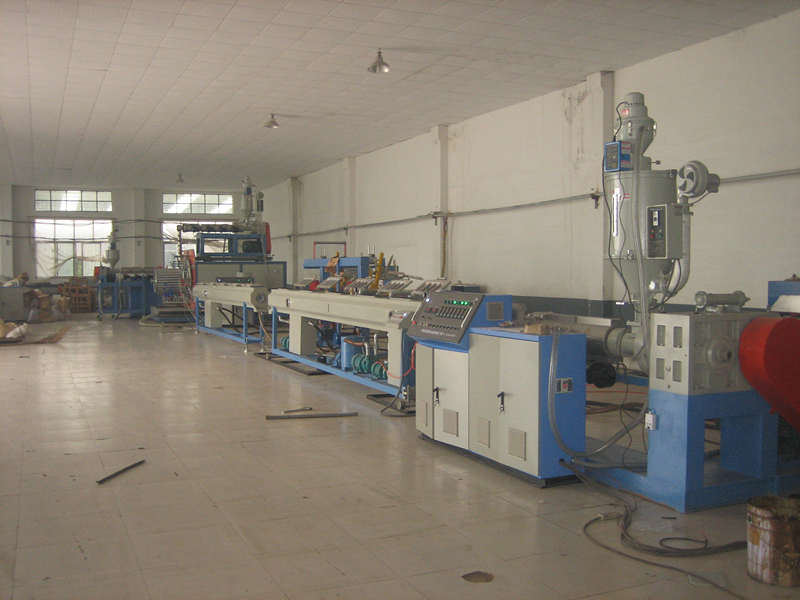

Полная линия по производству намоточных труб большого диаметра обычно включает в себя следующие станции:
Экструдер основного профиля – производит непрерывную полую полосу (несущую конструкцию).
Коэкструдер (экструдер для нанесения клея-расплава) – наносит расплавленный полиэтилен высокой плотности в точках сварки для соединения соседних слоев полосы.
Машина для формования спиральной намотки – многоосная вращающаяся оправка, которая контролирует диаметр трубы и угол намотки.
Секция отжига/охлаждения – обеспечивает снятие напряжений и стабильность размеров.
Автоматическая отрезная пила – выполняет поточную резку на длину, указанную клиентом.
Центральная система управления ПЛК — синхронизирует все экструдеры, намоточную каретку и тяговое устройство.
В таблице ниже приведены наиболее распространенные коммерчески доступные модели с параметрами, полученными от ведущих китайских и европейских производителей оборудования (значения являются типичными; окончательные характеристики зависят от индивидуальных требований поставщика).
| Код модели | Диапазон наружного диаметра трубы (мм) | Главный экструдер | Экструдер расплава | Установленная мощность (кВт) | Максимальная производительность (кг/ч) | Типичное применение |
|---|---|---|---|---|---|---|
| ВР‑800 | 200 – 800 | SJ65/34 (винт 65 мм, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Отводная канализация, бытовая канализация |
| ВР‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Муниципальные магистрали, очистные сооружения |
| ВР‑2200 | 800 – 2200 | SJ90/38 (высокомоментный) | SJ65/34 | ~430 – 460 | 720 – 850 | Ливневая канализация, промышленная охлаждающая вода |
| ВР‑3000 | 1200 – 3000 | SJ120/38 (двухступенчатая декомпрессия) | SJ80/34 | ~530 – 560 | 880 – 950 | Большие водосбросы, поперечные сифоны |
| ВР‑4000 | 1800 – 4000 | SJ150/38 + принудительная подача | SJ90/34 | ~680 – 720 | 11:00 – 12:50 | Мегапроекты, трубы для облицовки тоннелей |
Примечание. Все вышеперечисленные модели работают с максимальной скоростью линии 0,5–1,2 м/мин в зависимости от диаметра трубы и толщины стенки. Угол намотки регулируется в пределах от 50° до 85° для оптимизации жесткости кольца по сравнению с осевой прочностью.
Помимо основных параметров, следующие технические детали определяют, будет ли ваша линия работать без сбоев в течение десятилетия или станет кошмаром при обслуживании.
Для экономически конкурентоспособного производства возможность переработки постиндустриального измельченного материала (100% хлопьев) не подлежит обсуждению. Искать:
Системы привода с высоким крутящим моментом и низкой скоростью (КПД коробки передач > 95%).
Двухступенчатые декомпрессионные шнеки с барьерной секцией – это предотвращает закупоривание и обеспечивает однородное плавление даже при питании переменного размера.
Твердая наплавка (например, покрытие из карбида вольфрама) на кончиках шнеков — продлевает срок службы при обработке абразивного вторичного материала.
Параметр для проверки: Плавильная способность при 100 % переизмельчении должна составлять не менее 85 % от содержания первичного материала (во многих дешевых конструкциях этот показатель снижается до 60 %).
Формирующая оправка должна сохранять концентричность в пределах ±0,5 мм для труб DN2000. Ключевые характеристики:
Количество приводных осей: ≥ 4 независимых осей с сервоприводом (радиальное расширение, осевое перемещение, вращение оправки и направляющая полосы).
Гидравлическое давление зажима: регулируется в диапазоне 0,5–2,5 МПа для обеспечения правильной сварки плавлением без разрушения полого профиля.
Система быстрой смены диаметра: время регулировки без использования инструментов ≤ 30 минут для изменения диаметра в пределах одного модельного ряда.
Хотя большинство поставщиков предлагают ПЛК Siemens S7‑1500 или Allen‑Bradley, важнейшей особенностью является независимая синхронизация с двумя экранами – главный экструдер и намоточная каретка должны иметь отдельные панели оператора, но обмениваться данными через высокоскоростную промышленную шину Ethernet (PROFINET или EtherCAT). Это позволяет:
Независимая регулировка скорости при изменении диаметра.
Автоматическая компенсация крутящего момента при изменении толщины стенки трубы.
Регистрация данных в режиме реального времени (включая температуру расплава, давление и крутящий момент обмотки) для полной прослеживаемости.
Хорошо сконфигурированная намоточная линия не ограничивается стандартными спиральными трубами с двойными стенками. При наличии подходящего вспомогательного инструмента он может производить:
Трубы с тройными стенками — для сверхвысокой кольцевой жесткости (SN16) с использованием внутреннего и внешнего гофрированного слоя.
Трубы ребристого (Т-типа) профиля – для снижения веса при сохранении SN8.
Трубы со сплошными стенками — когда для применений с высоким расходом требуется гладкое внутреннее отверстие (коэффициент Маннинга n ≤ 0,009).
Для переключения между этими профилями обычно требуется только замена матрицы для экструзии профиля и регулировка шага намотки — 2-часовая операция для опытной бригады.
| Статья затрат | Типичный диапазон | Совет по оптимизации |
|---|---|---|
| Базовая цена машины (WR‑2200) | 380 000–480 000 долларов США (ФОБ) | Сравните материал винта (азотированная сталь и биметаллический) |
| Монтаж и ввод в эксплуатацию | 8 – 12% от стоимости машины | Выбирайте поставщиков, предлагающих обучение на месте в течение 2 недель. |
| Потребление энергии | 180 – 250 кВтч/тонна трубы | Ищите инверторы на всех двигателях (стандартно для моделей ЕС). |
| Оснастка (матрицы и оправки) | 15 000 – 30 000 долларов США за диаметр | Оговариваем стартовый набор (3 диаметра) в упаковке. |
| Годовой бюджет на техническое обслуживание | 3 – 5% от стоимости покупки | Сосредоточьтесь на запасных частях для намоточного редуктора – самый длительный срок поставки |
Прогнозируется, что к 2030 году мировой рынок труб из полиэтилена высокой плотности будет расти на 5,8% в год в среднем за счет замены устаревшей инфраструктуры водоснабжения и создания новых промышленных парков. Для производителей выигрышной стратегией является:
Инвестируйте в линию, диаметр которой хотя бы на один диаметр превышает ваш текущий крупнейший заказ (например, WR-3000, если вы в основном продаете DN2000), чтобы воспользоваться неожиданными возможностями для крупных тендеров.
Потребуйте пройти заводские приемочные испытания (FAT) с использованием вашей собственной смеси переработанных материалов, а не только первичных гранул, чтобы проверить рабочие характеристики шнека в реальных условиях.
Отдавайте приоритет поставщикам, предлагающим удаленную диагностику (контроллеры с поддержкой Интернета вещей) — согласно нашему опыту, это сокращает время простоев на 40 %.
Оборудование для намотки труб большого диаметра из ПНД– это сложная, но хорошо изученная технология. Ключ к выгодным инвестициям заключается не в самых ярких заголовках, а в конструкции шнеков для вторсырья, точности формовочных оправок и синхронизации систем управления. Используйте приведенные выше таблицы параметров и технические контрольные точки в качестве контрольного списка закупок. При оценке поставщиков всегда запрашивайте данные о процессе (профиль температуры плавления, удельное энергопотребление и допуск на диаметр) из фактического производственного цикла, а не просто из брошюры.
